Башенный кран — один из самых узнаваемых символов строительства. Его силуэт виден за километры, он поднимает тонны груза на десятки метров и работает в любую погоду. Но мало кто задумывается, как именно устроена эта конструкция и почему она не падает под собственным весом с многотонным грузом на конце стрелы. Понимание устройства башенного крана полезно не только инженерам — это помогает правильно оценивать возможности техники при планировании строительства. Купить строительный башенный кран можно по низкой цене здесь https://psk-sany.ru/catalog/kupit-stroitelnyy-bashennyy-kran/ — широкий выбор моделей с разной грузоподъёмностью и вылетом стрелы под любые задачи.
Основание и башня: фундамент всей конструкции

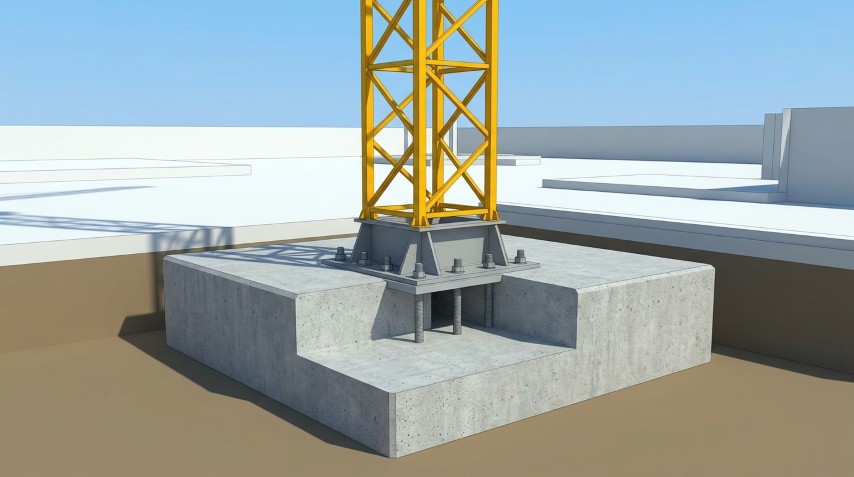

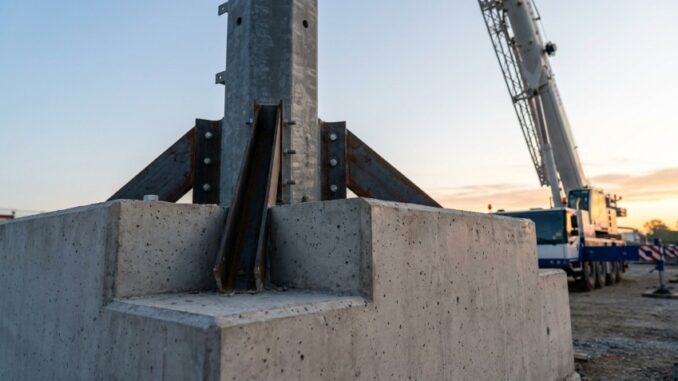

Любой башенный кран начинается с основания — опорной конструкции, которая удерживает всю систему от опрокидывания. В зависимости от типа крана основание бывает стационарным (анкерным), когда кран крепится к бетонному фундаменту болтами, или мобильным — на рельсовом ходу или колёсном шасси. Стационарные краны устанавливают на длительный срок при строительстве высотных зданий, мобильные — там, где кран нужно перемещать вдоль фронта работ.
Башня — вертикальная несущая конструкция из секций решётчатого профиля. Секции соединяются болтами и наращиваются по мере роста здания с помощью специального механизма самоподъёма. Решётчатая структура — не экономия металла, а инженерное решение: она обеспечивает высокую жёсткость при минимальном весе и парусности. Сплошная башня той же прочности весила бы в разы больше и создавала колоссальную ветровую нагрузку.
Поворотная платформа и стрела
На верхней части башни расположена поворотная платформа с опорно-поворотным устройством — большим кольцевым подшипником, который позволяет верхней части крана вращаться на 360 градусов относительно башни. Привод поворота — электрический мотор с редуктором. Угловая скорость поворота небольшая — около 0,5–1 оборота в минуту — но этого достаточно для точного позиционирования груза.
Стрела башенного крана — горизонтальная балка, по которой движется грузовая тележка. Длина стрелы определяет рабочий вылет крана — расстояние от оси вращения до крюка. У большинства строительных кранов вылет составляет 40–80 метров. Противовесная консоль расположена с противоположной стороны от стрелы и несёт бетонные противовесы — они уравновешивают момент от груза на стреле и не дают крану опрокинуться.
Механизм подъёма и грузовая тележка
Механизм подъёма — лебёдка с электроприводом, барабаном и стальным канатом. Канат проходит через блоки на конце стрелы и крюковой подвеске, создавая полиспаст — систему, которая выигрывает в силе за счёт проигрыша в скорости. Грузоподъёмность крана на максимальном вылете меньше, чем вблизи башни: чем дальше груз от оси вращения, тем больший момент он создаёт. Именно поэтому в характеристиках крана указывают не одну цифру грузоподъёмности, а грузовой момент — произведение массы груза на вылет.
Грузовая тележка перемещается вдоль стрелы по рельсам с помощью отдельного привода. Это позволяет подавать груз точно в нужную точку в радиусе рабочей зоны крана. Скорость подъёма регулируется частотным преобразователем — это позволяет плавно разгонять и тормозить груз, избегая раскачки и рывков, которые создают опасные динамические нагрузки на конструкцию.
Система безопасности: что не даёт крану упасть
Современный башенный кран оснащён несколькими независимыми системами защиты. Ограничитель грузового момента отключает подъём, если суммарная нагрузка превышает допустимую — это главная защита от перегруза, который является основной причиной аварий. Концевые выключатели ограничивают ход тележки вдоль стрелы, высоту подъёма крюка и угол поворота платформы. Анемометр измеряет скорость ветра и сигнализирует оператору о превышении допустимого значения — при сильном ветре работа крана прекращается.
Все эти системы дублируются и работают независимо друг от друга. Отказ одной не означает потерю защиты: оставшиеся продолжают работать. Именно многоуровневая защита делает башенный кран одним из наиболее безопасных видов строительной техники при правильной эксплуатации — большинство аварий с кранами происходят не из-за отказа техники, а из-за нарушения регламентов обслуживания и эксплуатационных ограничений.
